Dimension DC/DC-muunnin 24/24 V DC
24/24 V DC, 5 A ja 24/12 V DC, 8 A
- Leveys 32 mm
- Hyötysuhde jopa 90 %
- 20 % tehoreservi
- Galvaanisesti erotettu tulo/lähtö
Valitse tuote
Valitse tuote
Tekniset tiedot
Sisääntulo |
|
|---|---|
| Syöttöjännite DC | 24 V |
| Min. syöttöjännite DC | 18 V DC |
| Max. syöttöjännite DC | 32,4 V DC |
| Tulokapasitanssi | 3000 µF |
| Syöksyvirta | Typ. 1,2 A @ 24 V DC |
| Max. syöttö ripple | 5 V pp |
| Ensiösulake | Ilman etusulaketta max. 50 A -järjestelmässä. Katso datasivu. |
| Virrankulutus | Typ. 4,6 A @ 24 V DC |
| Syöttövirran tyyppi | DC-DC |
| Käynnistysviive | 420 ms |
Ulostulo |
|
| Ulostulojännite | 12 V DC |
| Min. ulostulojännite | 12 V DC |
| Max. ulostulojännite | 15 V DC |
| Ulostulovirta | 8 A |
| Teho | 96 W |
| Tehoreservi | +20% jatkuvasti alle +45°C |
| Tehonlasku +60 °C...+70 °C | 2,5 W/°C |
| Max. Ripple | 75 mV pp |
| Syöttöjänniteregulointi | <25 mV (18-32,4 V DC) |
| Kuormaregulointi | <120 mV (0-8 A) |
*Invisible Heading* |
|
|---|---|
| Min. lämpötila ilman tehonlaskua | -25 °C |
| Max. lämpötila ilman tehonlaskua | 60 °C |
Hyötysuhde/elinikä/MTBF |
|
| Hyötysuhde | 88,2 % |
| Elinikä | 63000 h @ 12 V DC, 8 A, 40 °C |
| MTBF (IEC 61709) | 1161000 @ 12 V DC, 8 A, 40 °C |
Mitat |
|
| Leveys | 32 mm |
| Korkeus | 124 mm |
| Syvyys | 102 mm |
| Paino | 0,425 kg |
Liittimet |
|
| Liittimet | Ruuviasennus |
| Liitäntä | Monisäikeinen max. 4 mm², yksisäikeinen max. 6 mm² |
Muuta |
|
| Sarja | Dimension C |
| Standardit | Selv: EN60950-1, Pelv: EN60204-1, EN50178, IEC62477-1, IEC60364-4-41 |
| Hyväksynnät | ABS, ATEX, CB, CE, CSA, GL, IECEx, UL |
| Kotelon materiaali | Alumiini |
| Rinnankytkentä | Kyllä, katso datasivu. |
| Sarjakytkentä | Kyllä, katso datasivu. |
| Hold-up time | Typ. 7 ms @ 24 V DC |
| IP-luokka | IP20 |
Mitat ja kytkennät

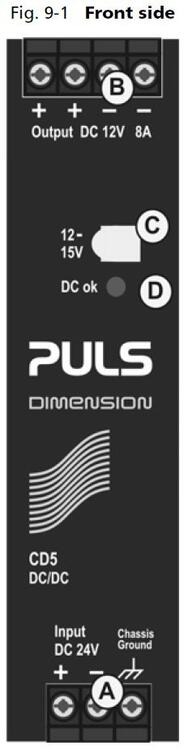

A: Syöttöjännite
B: Ulostulojännite
C: Ulostulojännitteen säätöpotentiometri 12-15 V DC
D: Single/Parallel valitsin
E: DC-OK LED. Palaa vihreänä, lähtöjännite >8,5 V DC
Hyvän jäähdytyksen varmistamiseksi on suositeltavaa jättää asennuksessa tyhjää tilaa 40 mm yläpuolella ja 20 mm alapuolelle. Sivuille tulisi jättää tyhjää tilaa 5 mm, jos DC/DC-muunninta kuormitetaan yli 50 % jatkuvasti. Jos DC/DC-muuntimen vieressä on esim. teholähde, tulisi sivuille jätettävää tilaa kasvattaa 15 mm:iin.
Tuotekuvaus
Pulsin DC/DC-muuntimissa on korkea hyötysuhde, kompakti koko sekä asennus DIN-kiskolle.Syöttöjännite voi tulla esimerkiksi teholähteeltä, akustolta tai aurinkopaneelista. Tulo ja lähtö ovat galvaanisesti erotettu. Tyypillisiä sovelluksia ovat esimerkiksi pitkien kaapeli vetojen päässä jännitetason ylläpito, DC-jännitteen muuntaminen toisen tai kuormien erotus.
DC/DC-muuntimet on varustettu soft-start toiminnolla eli kun DC/DC-muunnin on kytketty päälle lähtövirta nousee hitaasti nimellisarvoonsa. Tämä menetelmä lataa lähtökondensaattorit hitaasti ja näin vältetään suuret syöksyvirrat käynnistyksen aikana. DC/DC-muuntimissa on myös 20% tehoreservi (ei CD5.241-L1 mallissa).
